Blueprint Cabinet Design par Artisans 3D

Blueprint repose sur une idée simple : partir d'un espace, le remplir de caissons, et obtenir quelque chose que vous pouvez réellement construire.

Ce guide parcourt l'utilisation de l'application du début à la fin. Blueprint est disponible sur macOS et iPad.

Commencer par l'espace

Chaque projet commence par la définition de la pièce.

Vous dessinez les murs et délimitez la zone sur laquelle vous travaillez. Vous pouvez aussi marquer les zones où aucun caisson ne doit être placé, comme les portes, les fenêtres, ou tout ce qui bloque le placement.

À ce stade, vous ne concevez pas encore de caissons. Vous définissez simplement les limites de l'espace pour que tout ce qui suit s'y ajuste correctement.

Placer les caissons dans la pièce

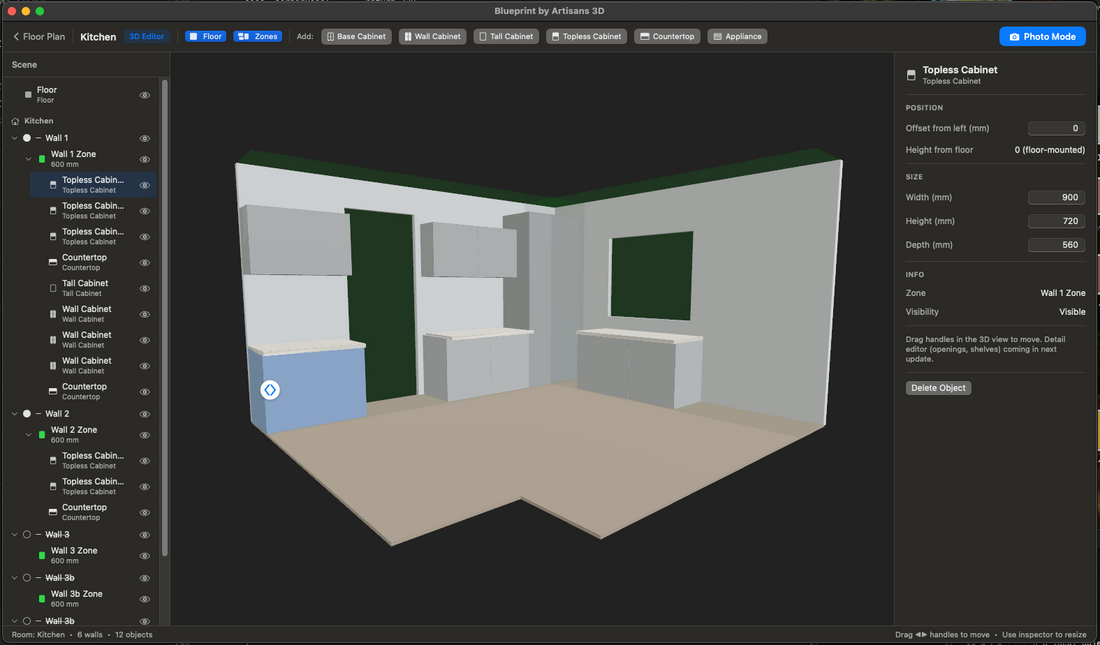

Une fois l'espace défini, vous passez en vue 3D et commencez à placer les caissons.

Les caissons s'attachent aux murs et peuvent être déplacés le long de ceux-ci. Lorsque vous les déplacez, ils s'accrochent en position pour que vous puissiez construire rapidement un agencement propre et continu, sans tout mesurer manuellement.

Blueprint prend en charge les caissons bas, muraux, hauts, sans dessus, et les étagères ouvertes. Les îlots permettent de placer des rangées de caissons autonomes n'importe où dans le plan, pas seulement le long des murs.

C'est ici que vous façonnez l'agencement général de la cuisine ou de la pièce. Vous pouvez aligner les caissons bas, ajouter des caissons hauts, et organiser l'ensemble comme il doit être construit.

Ajuster et affiner l'agencement

Une fois les caissons placés, vous pouvez affiner leur taille et leur position.

Vous pouvez étirer les caissons, les aligner entre eux, et vérifier que tout s'ajuste correctement à l'espace disponible. L'objectif ici est d'obtenir un agencement cohérent avant de passer aux détails.

Définir la construction de chaque caisson

Chaque caisson n'est pas qu'une simple boîte. Il est composé de véritables pièces.

Dans l'éditeur de caisson, vous décidez de sa structure. Vous le divisez en sections, ajoutez des tablettes à position fixe ou relative, choisissez entre portes simples ou doubles, construisez des colonnes de tiroirs avec un contrôle de jeu indépendant sur chaque côté, et contrôlez l'agencement de l'ensemble.

Vous pouvez aussi ajuster les jeux, les recouvrements et les cotes pour que le caisson corresponde à la façon dont il serait réellement construit.

Définir les matériaux et les épaisseurs

Les matériaux servent à deux choses : l'apparence du caisson et sa construction.

Vous pouvez attribuer des matériaux distincts au caisson, aux façades et au dos, et définir leur épaisseur. L'épaisseur influence directement les panneaux générés et les cotes finales.

Vous pouvez aussi appliquer des textures pour avoir une idée visuelle du résultat final. Les règles de plaquage de chant sont définies par rôle de panneau et par bord, et sont reportées directement dans la liste de débit.

Vérifier le résultat visuellement

Le mode photo vous permet de visualiser l'agencement sous forme d'image nette.

C'est utile pour revoir rapidement le projet ou le présenter à quelqu'un d'autre. Ce n'est pas seulement pour la présentation, mais aussi pour repérer les erreurs avant de construire.

Obtenir les données de fabrication

C'est le résultat principal de l'application.

À partir de votre agencement et des définitions de caissons, Blueprint génère les pièces réelles nécessaires pour construire les caissons.

Vous obtenez les dimensions des panneaux, le sens du fil, le plaquage de chant sur les quatre bords, et une liste de débit complète basée sur des cotes réelles. Exportez en PDF pour la remettre à votre fournisseur ou l'emmener directement à la scie. Un export XLSX est également disponible. Le module complémentaire optionnel Optimiseur de découpe va plus loin — il organise tous les panneaux sur des formats de panneaux standard, minimise les chutes, et exporte le résultat en fichier DXF.

Blueprint fonctionne en millimètres, centimètres ou pouces. Changez d'unité à tout moment depuis les réglages.

Flux de travail type

La plupart des projets suivent le même déroulement :

1. Définir la pièce
2. Placer les caissons le long des murs ou sur des îlots
3. Ajuster l'agencement jusqu'à ce qu'il convienne
4. Ouvrir les caissons et définir leur structure interne
5. Attribuer les matériaux et les épaisseurs
6. Vérifier l'agencement visuellement
7. Utiliser les données générées pour construire

Points importants

Blueprint est conçu pour des agencements réellement constructibles, pas de simples concepts visuels.

Les cotes et la structure que vous définissez sont utilisées directement pour générer les panneaux finaux et la liste de débit.

Obtenir Blueprint sur l'App Store
